更多圖片 ▎產品介紹

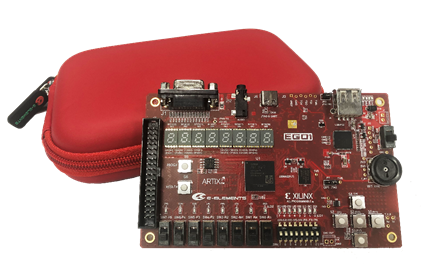

EGO-XA7 是由一元素科技自行開發設計，特別設計的口袋式FPGA數位類比混合實驗平台，提供多種類型的教學實驗，讓學生更能貼近實際操作，同時也是支持貫穿式教學的重要基礎。

▎特色說明

•一元素自有Vivado基礎付費課程

-Vivado Design Flow、Synthesizing a RTL Design、Implementing the Design、……….

•Vivado上手教程 中文版

-Vivado設計流程、Vivado IP Integrator設計環境、Vivado硬體邏輯除錯

•配套教材課程 中文版

-流水燈、搶答器、VGA圖像顯示、………..

•配套教材課程整合 中文版

-運用周邊I/O控制顯示VGA的圖像、運用藍芽控制LED與7段顯示器

▎產品規格

• 系統主晶片Xilinx Artix-7 XC7A35T-1CSG324C：主要配置QSPI Flash次要配置Cascaded JTAG
• Memory:8Mb SRAM128Mb SPI Flash
• Interfaces:JTAG Programming
  • USB-JTAG Programming
  • JTAG Programming Cable Connector
  USB-to-PS2USB Type C-to-JTAG & UARTXADCDACBluetooth ModuleExpansion I/O
• Reset Push buttons：RESET reset buttonPROG reset button
• Status LEDs：Power goodFPGA DONEFLASH Boot up
• User I/O：5 Push Buttons8 Switches8 DIPs16 LEDs8 Seven-segment display
• Clock：100MHz
• VGA outputAudio Jack output

▎資源下載

• EGO-XA7-User-guide_0828.pdf
• EGO-XA7-Board_File.zip
