更多圖片 ▎產品介紹

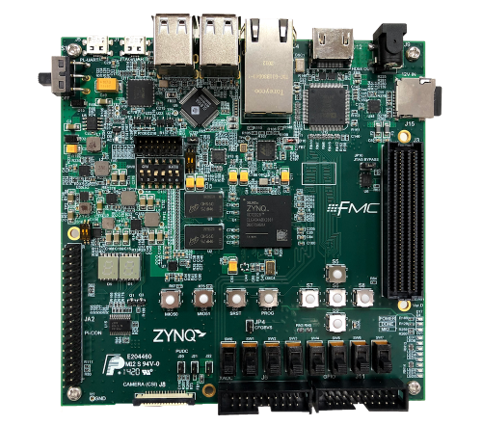

EGO-XZ7是由一元素科技特別設計搭載Xilinx Zynq™ -7000 All Programmable系統晶片的低成本開發板，提供多種類型的系統進行設計，應用包括影像處理，馬達控制，嵌入式處理等。同時，一元素科技結合過往的教學經驗，針對EGO-XZ7設計了一套教學課程，除了基礎課程外，更增添了進階實驗課程等創新課程。

▎特色說明

★ 一元素自有Embedded基礎付費課程

-Introduction to Embedded System Design using Zynq、Zynq Architecture、Extending the Embedded System into Programmable Logic、…………..

★ Vivado實作範例 中文版

-Vivado設計流程、合成RTL設計、實現一個設計、Xilinx約束條件設計、硬體偵測

★ Embedded實作範例 中文版

-運用Vivado建立嵌入式系統、在系統中加入自訂IP、編寫基本軟體應用程式、建立LWIP Echo Sever、Using DMA、…

▎產品規格

• 系統主晶片Xilinx® Zynq-7000 AP SoC XC7Z020-1CLG484：主要配置QSPI Flash次要配置Cascaded JTAG或SD card
• Memory:1GB DDR3(256M x 32bit)256Mb QSPI Flash
• Interfaces:JTAG Programming
  • USB-JTAG Programming
  • JTAG Programming Cable Connector
  10/100/1G EthernetUSB-OTG 集成USB-HUB（USB x 4）micro SD Card SlotUSB-to-UART and JTAG bridgeOne LPC FMC ConnectorsOne XADC HeaderOne GPIO Header(7 PS, 7 PL)
• AP SoC PS Reset Push buttons：SRST_B PS reset buttonPOR_B PS reset button
• Status LEDs：Power goodFPGA DONEFPGA PS_MIO
• User I/O：7 Push Buttons (2 PS, 5 PL)8 Switches (PL)8 LEDs (PL)2 Seven-segment display
• Clock：33.33MHz(PS)100MHz(PL)
• HDMI output
• Raspberry Pi的GPIO介面
• Raspberry Pi相機鏡頭的CSI介面

▎資源下載

• ego-xz7-board_file
